Il motore della lavatrice
- Fare molto attenzione nel collegare per prova nella rete elettrica a 240 volt il motore per evitare di prendere inavvertitamente la scossa elettrica. Per questo prendere le relative precauzioni di isolamento da terra. Questa operazione è comunque consigliata ad un tecnico esperto. Non si assume alcuna responsabilità di danni derivati.
Questi motori hanno due velocità e i vari morsetti servono proprio a collegare gli avvolgimenti interni appropriati per variare la velocità e invertire il moto.
Bisogna trovare tra i 5 fili il comune di tutti. Se la morsettiera è con i morsetti
in linea dovrebbe essere il primo, se sono su due file (di solito è un connettore
faston 3x2 con un buco vuoto) il comune è quello che sta da solo.
Quando si ha individuato
il probabile comune si misura con il tester la resistenza tra questo e gli altri
4 morsetti (uno alla volta naturalmente). Si dovrebbe trovare quattro valori simili
a due a due. Spiegandomi meglio: numeriamo i morsetti da 1 a 5 e supponiamo che il
numero 1 sembri il comune. Tra i morsetti 1 e 2 e tra i morsetti 1 e 3 trovi un valore
di resistenza simile (diciamo 10 - 15 ohm) e tra i morsetti 1 e 4 e 1 e 5 un altro
valore più alto (30 - 50 ohm).
I due morsetti con la resistenza minore sono quelli
della velocità più alta, quelli con la resistenza maggiore sono della bassa velocità.
A
questo punto si può decidere di utilizzare il motore (alta o bassa velocità) e considerare
solo i due morsetti corrispondenti (quelli con resistenza uguale verso il comune)
compreso il comune.

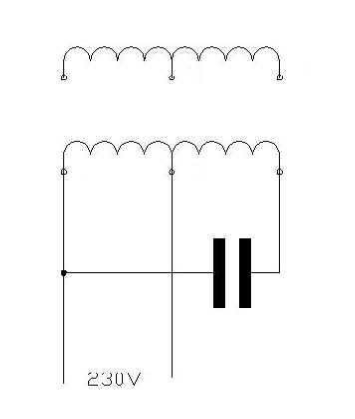

Collegare il condensatore di spunto tra i due morsetti scelti
(lasciando libero il comune), e alimentare il motore collegando il comune e uno dei
due morsetti a cui si è collegato il condensatore (l'uno o l'altro determina il senso
di rotazione) come si vede dallo schema elettrico a fianco.
Il condensatore dovrebbe avere un valore compreso tra 10 e 20 microfarad, ma conviene provare vari valori, per avere un avviamento sicuro e rapido. Si fa notare che se il condensatore è difettoso si hanno due possibilità di insuccesso che sono:
Condensatore aperto
Il motore vibra senza alcuna rotazione.
Condensatore in corto circuito
Il motore vibra scalda senza alcuna rotazione possibilità che scatti anche il salvavita
Di
solito i motori per lavatrice hanno 2 coppie di avvolgimenti (una per la centrifuga
e una per la rotazione lenta).
In certi casi la faccenda è diversa perché hanno risparmiato
un filo, collegando assieme i due fili del centro degli avvolgimenti, in questo caso
tutti i fili segnano tra di loro ed è più difficile individuarli.

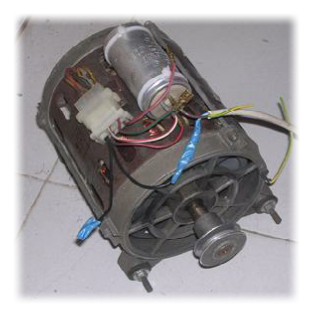

Nell'esempio , i 3 morsetti in alto servivano alla rotazione lenta e i 3 in basso per la centrifuga. Il condensatore va collegato fra i due avvolgimenti che segnano valori simili verso il morsetto centrale.
