Clessidra elettronica

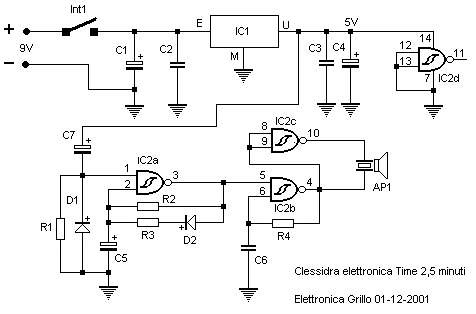

Il circuito che vi presento è una clessidra elettronica, questo è stato inizialmente progettato per sostituire una vera clessidra di vetro (contenete sabbia all’interno) per un gioco che ora non ricordo. Utilizzato per tale scopo, può essere impiegato in altre applicazioni che necessitano lo scandire del tempo. Una volta che si accende tramite l’interrutore Int1 (stato di start) il circuito comincia a conteggiare fin quando il condensatore C7 non sarà completamente carico generando un suono di circa 1,2kHz della durata di 0,8 secondi con una pausa di 6 secondi circa. Al termine della durata di 2,5 minuti circa (C7 carico) il suono non sarà più intermittente ma continuo ad indicare il tempo scaduto.
Il tempo prefissato di 2,5 minuti è dato da R1 in MΩ e C7 in µF.
Volendo modificarlo utilizzate questa formula: sec / C7 = R1
conoscendo il tempo desiderato ed il condensatore C7, si ricava la R1 da usare.
L’assorbimento del circuito a suono intermittente e di circa 3,4 mA, a suono continuo di circa 4,8 mA con una alimentazione di 9 volt.
Visto il basso consumo lo si può alimentare tramite una batteria da 9 volt.
Componenti:
R1 = 3,3MΩ
R2 = 470kΩ
R3 = 15kΩ
R4= 5,6kΩ
C1 = 10µF 16 V
C2 = 0,1µF 63 V poliestere box
C3 = 0,1µF 63 V poliestere box
C4 = 47µF 6,3 V
C5 = 22µF 6,3 V
C6 = 0,1µF 63 V poliestere box
C7 = 47µF 6,3V
D1 = 1N4148
D2 = 1N4148
IC1 = 78L05
IC2 = CD4093
AP1 = altoparlante piezoelettrico
